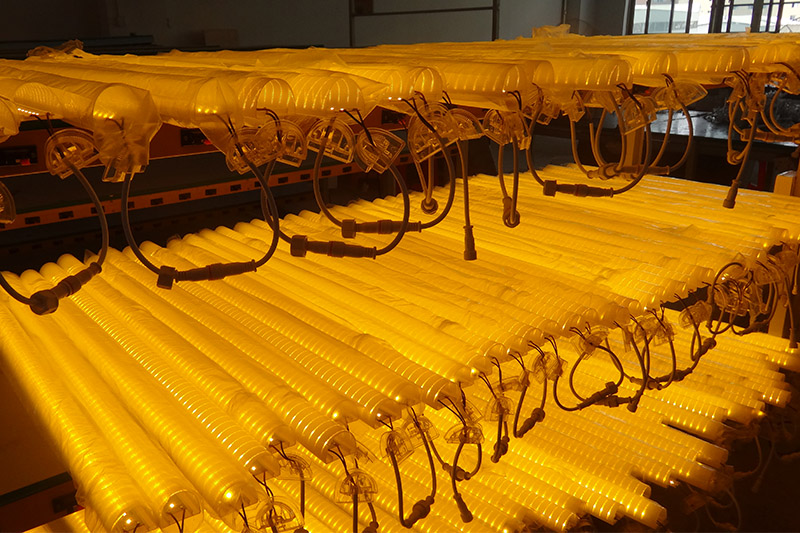

LED外控数码管安装方法

返回列表 来源: 发布日期: 2021.07.31

LED外控数码管是城市亮化工程中最常见的一直 户外亮化灯具,也是最基础的一个LED设施,那么LED外控数码管安装方法是什么呢?

(1)先安装好 AC 220V 供电系统、直流供电系统、控制器供电、信号连接线。

(2)先将 LED 数码管安装到墙体上,在墙体上打孔,装膨胀胶粒,再安装 LED 数码管,并用自攻螺钉将其锁住。LED数码管之间的距离根据客户的要求而定,一般是1~3cm。

(3)将信号线对接起来。DMX512LED数码管信号线插头一般是四芯或五芯的公母插头,串行 LED数码管信号线插头是两芯的公母插头。将插头是两芯的公母插头的电源线或2x0.5mm2的护套线直接接到开关电源的直流输出部分。

(4)安装电源(开关电源)。根据开关电源的功率(如350W、400W)及数码管的功率计算出每个开关电源可以带多少条数码管,如108个灯珠的LED七彩数码管的功率是10W/m,144灯的LED数码管的功率是12W/m。若开关电源的功率为400W,则它可以带36m108灯的LED数码管,或者32m144灯的LED数码管。若开关电源可以带36mLED数码管,则开关电源放在中间位置,每边引出两条导线供电,每边各带 18 条。

(5)通电,通信号。将开关电源全部接到一个220V的主电源上,功率应控制在主供电导线的功率之内,并用空气开关和时控开关控制 LED 数码管的统一开关时间,同时将主控器的插头插在220V的电源上。LED数码管
