LED点光源怎么接线?

返回列表 来源: 发布日期: 2021.07.26

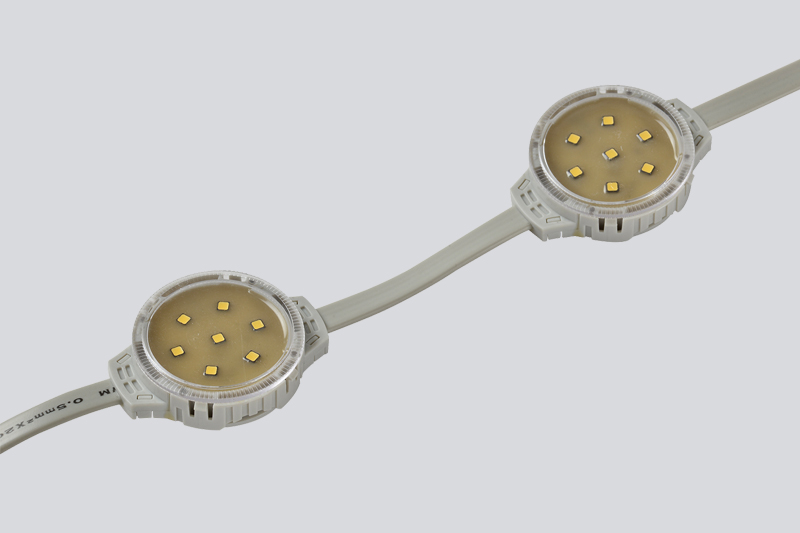

点光源是一种新型亮化装饰亮化灯具,内置微电脑芯片,通过编程控制,实现七彩渐变、跳变、扫描、流水等效果;也可以通过多个点光源组成点阵屏、变幻出各种图案、文字和动画效果;LED点光源是需要接线的,那么LED点光源怎么接线?

1、剥线,把每个线端都剥线大概5cm长左右。

2、接线,从电源逐渐,两脚电源插头的线端接好12V电源的220V电源连接头,各自接L,N脚,接入从后面插上电源有一个翠绿色显示灯会长亮情况。
3、连接点光源到控制器及12V电源上,在点光源电板身后有电流的方向(电源一定要沿着箭头符号方位,不然会控制不了或点没亮,乃至烧毁点光源),线脚标明,如第一脚 12V(接电源正级),第二脚DAI(数据信号键入) 第三脚GND(接电源负级)。

12V小组出线接电源正级,GND接电源负级和控制器GND。DAI电源线接控制器DA/A,若是好几个串灯得话就沿着接相对应的DA/A就行。控制器有4个安全通道, OUT1,OUT2,OUT3,OUT4,在其中每一个安全通道有3跟线,DA/A,CK/B,GND。

串连数据信号的LED点光源只需接DA/A脚和GND脚(GND与电源的负级要相接)。串联数据信号就需要3个线都接了,依照灯的电板线一一对应相接就进行。

4、接线结束,检查一下,随后各自将12V电源电源插头和控制器电源插头插进沟通交流220V插座插电就可以根据程序流程来表明要想的灯光效果了。

LED点光源产品特点:
①. 采用进口高亮度芯片,超低功率,超长寿命;
②. 结构防水设计,LED灯珠和控制部分可拆卸,安装维护方便;
③.一体化透镜,提高出光有效率,减少光污染;
④.防护等级IP65,抗UV,抗阻燃;可有效保证灯具在全天候户外环境下使用的稳定性。 LED点光源
