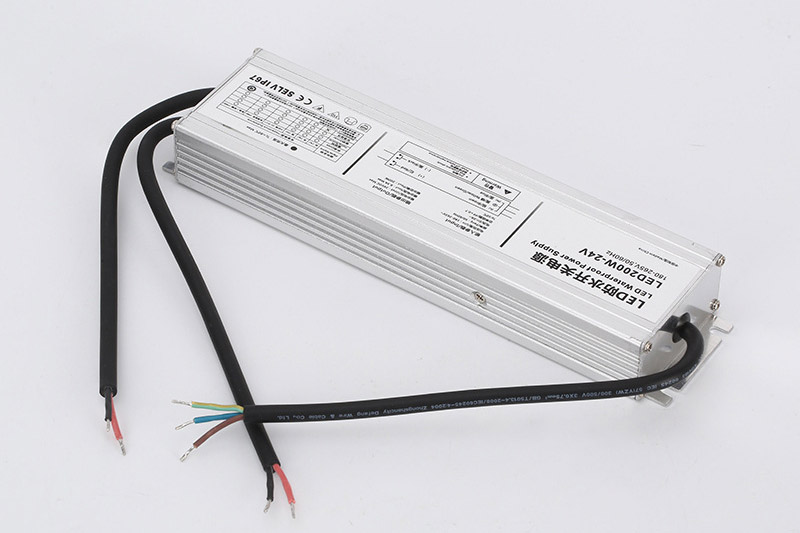

户外LED驱动电源的检验方法(续)

返回列表 来源: 发布日期: 2021.06.22

五、输出超载电压保护检测

将被测LED驱动电源的输入端与变频电源相接、输出端与直流电子负载机相接。通过变频电源对测试电路输入AC 100V和AC 220V的交流电压,将直流电子负载机的电压设置为被测LED驱动电源的电压最大值,此时开关电源能正常工作,再将直流电子负载机的电压设置为超过被测LED驱动电源的电压最大值,此时开关电源进入空载状态,电流为0,当直流电子负载机的电压为被测,LED驱动电源电压最大值(故障消除)后,开关电源自动恢复至正常工作状态。

六、输出短路保护检测

将被测LED驱动电源的输入端与变频电源相接、输出端与直流电子负载机相接,将直流电子负载机设置为输出短路保护状态。当直流电子负载机取消短路测试状态后,被测LED驱动电源自动恢复至正常工作状态。

七、耐压泄漏电流测试

先将被测LED驱动电源的输入端、输出端分别短路,然后将耐压测试仪的交流输出端接至被测LED驱动电源的输入端,将耐压测试仪的接地端接至被测LED驱动电源的输出端。将耐压测试仪的输出电压设定为AC 3.0kV,泄漏电流设定为10mA,测试时间为60s。

将被测LED驱动电源放上测试架后,启动耐压测试仪,此时耐压测试仪会显示出电压值和电流值,持续测试60s,若测试仪发出报警声,则被测产品为不良产品。产品正常时不应有报警声和其他异常声音。

八、绝缘阻抗测试

将绝缘阻抗测试仪的输出电压设定为DC 500V、将绝缘电阻设定为500MΩ。先将被测 LED驱动电源的输入端、输出端分别短路,然后将绝缘阻抗测试仪的直流输出端接被测LED驱动电源的输入端,将绝缘阻抗测试仪接地端接被测LED驱动电源的输出端。

相关推荐文章:户外LED驱动电源的检验方法

户外LED驱动电源
